En PDM (Power Distribution Module eller kraftmodul) är en enhet som används för att ersätta konventionella reläer och säkringar i fordonets el-system. Hardwire Electronics PDM tar signaler från fysiska knappar eller analoga spänningar och ger ström till olika elektroniska enheter som till exempel kylfläktar, bränslepumpar och strålkastare. Strömmen på varje enhet övervakas kontinuerligt. Om den uppmätta strömmen är för hög på grund av ett fel stänger PDM av respektive utgång för att förhindra ytterligare skador på kabelhärvan eller den anslutna komponenten. PDM:en kan sedan försöka återanslua igen för att se om felet har åtgärdats. Alltså aldrig mer att en säkring bara gått sönder, sedan byts ut och allt fungerar igen.

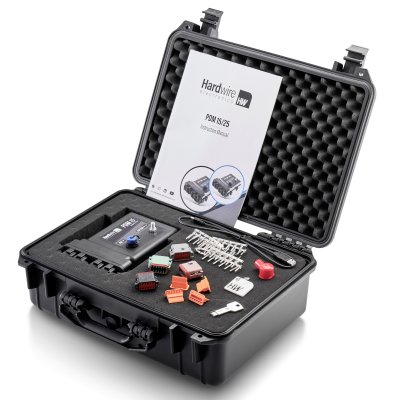

Vad ingår:
- PDM15
- 4x Deutch DT-kontakter + stift (stämplade)
- USB-minne med PDM-programvara och instruktioner förinstallerade
- USB-kabel
- M8 ringterminal & gummiskydd
Fördelar jämfört mot säkringar och reläer:
Förenklar inkopplingen kraftigt och minskar antalet komponenter.
Minskar vikten på det elektriska systemet.
Ger ökad tillförlitlighet jämfört med traditionella system med mekaniska reläer.
Solid state teknik tar bort problemet med reläkontaktkorrosion och reläer som studsar i applikationer med mycket vibrationer.
Smarta funktioner som indikator- och torkarmotorlägen tar bort behovet av extra styrenheter.
Aktuell ström kan övervakas och loggas för att förebyggande upptäcka fel. Till exempel dålig bränslepump.
Allmänna funktioner:
Storlek: 200x160x54mm
Vikt: 615g
Arbetstemperatur: -55 ° C till 90 ° C (-67 ° F till 194 ° F)
Konstruktion: Glasfiberarmerad plast
IP-klass: IP67
Kontaktdon: Deutsch DT 12-stift
Uppdateringshastighet: Upp till 800Hz
Ingånsspänning upp till 24 volt
Ingångar:
16 analoga ingångar, som också kan fungera som digitala ingångar
Mätområde: Varje ingång kan mäta mellan 0V-6V
Mätupplösning: 10-bit, eller 0,01V
Skydd: Helt skyddad för ingångsspänningar från -24V till 40V
Funktioner: Konfigurera som aktiv hög eller låg. Konfigurerbar hysteresspänning. Momentan eller dubbeltryck funktion.
Utgångar:
15 Utgångar, 80A momentant, 20A kontinuerligt per utgång.
180 A kombinerad maximal utgångsström
Steg för utgångsström kan väljas i 100mA (0.1A) upplösning.
Skydd: Varje utgång har överström, övertemperatur, lastdump och omvänd polaritetsskydd.
5V: En 5V, 500mA utgång för matning av externa sensorer/Hardwire electronic CAN knappsats
Tilläggsfunktioner: Utgångarna kan konfigureras för att hålla på under en viss tid efter att ingången har tagits bort, användbart för termofläktar. Utgångar kan omstartas flera gånger efter att överström upptäcks.
Dataloggning:
Lagring: 128 MB inbyggt flashlagring för loggning av PDM-data
Hastighet: 0,1 Hz till 50 Hz
Visning: Data kan laddas ner och visas via Hardwire Electronics PDM-konfigurationsprogramvara
Funktioner:
Utgångsfunktioner: Varje utgång kan växlas med en användardefinierad funktion
Logiska Funktioner: AND, OR, NOR, XOR, NAND, NOR, >, > =, <, <=, Equal, Not Equal
Blåtand:
USB:
CAN Bus
Gränssnitt: 1x CAN2.0A / B
Busshastighet: 50 kbps, 100 kbps, 125 kbps, 250 kbps, 500 kbps, 1000 kbps
Ingångs stream: 40 ingångar, helt anpassningsbar variabel tolkning med bitmaskering och matematiska funktioner.
Ett antal CAN-konfigurationsfiler är tillgängliga för kommunikation med de vanligaste styrboxarna.
Utgångs stream: 15 utgångar, helt anpassningsbar CAN-ram med matematiska funktioner
